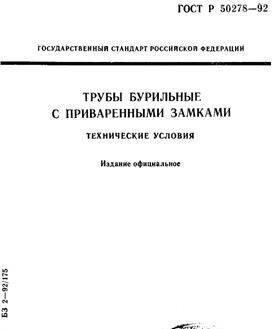

ГОСТ Р 50278-92 Трубы бурильные с приваренными замками. Технические условия

ГОСТ Р 50278-92 Трубы бурильные с приваренными замками. Технические условия

Бурильные трубы (БТ) используются для монтажа скважин на нефтяных и газовых месторождениях. Климатические условия эксплуатации бурильного оборудования регламентируются ГOCT 16З50. Изготовление замков для приварки нормируется ГОCT 278З4.



Стальные БT производятся трех видов по типу высадки концов:

●     ПB — внутренняя;

●     ПH — наружная;

●     ПK — комбинированного типа.



Трубные изделия изготавливаются с замками, которые имеют участок для захвата элеватором прямоугольной или конической формы с правосторонней или левосторонней резьбой (рис.1).



Рис.1.

Трубные изделия изготавливаются с замками.png

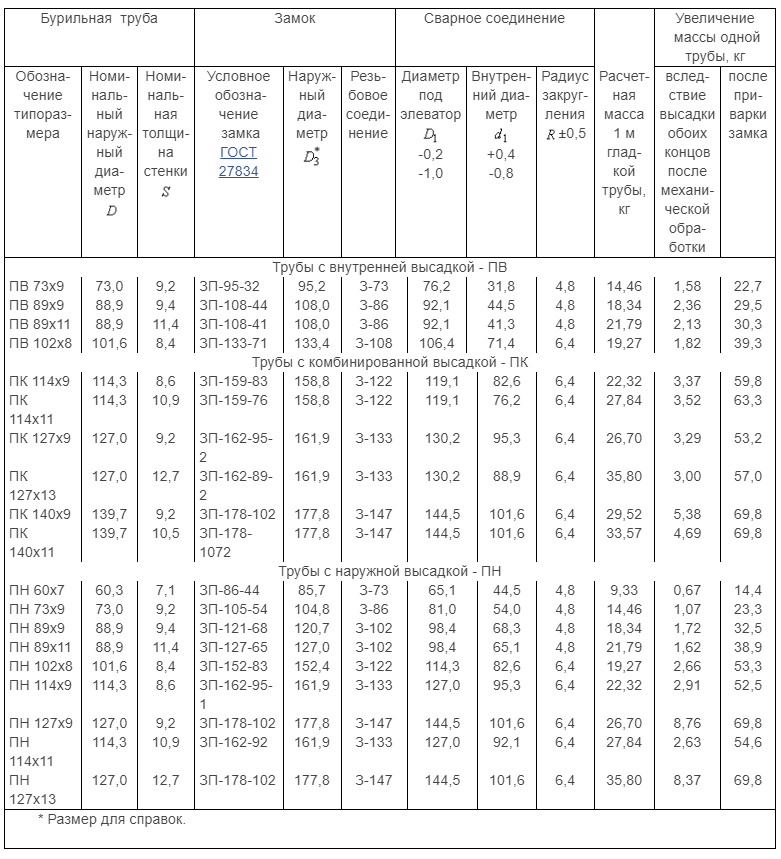

Таблица. Бурильн.трубы с приварн. замками (гр.прочн. Д и E).

Бурильн.трубы с приварн. замками.png

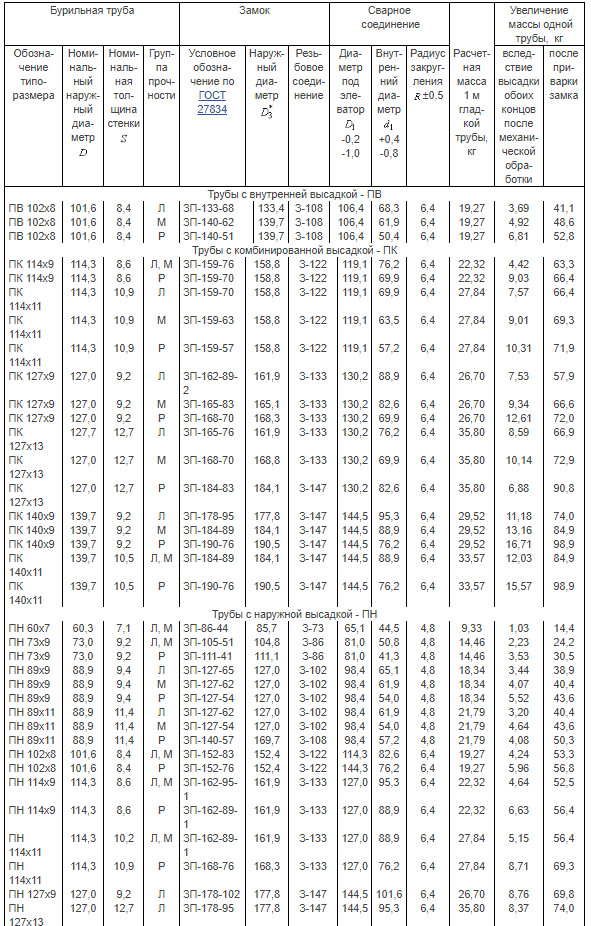

Таблица. Трубы бурильн. с приварн. замками гр.прочности Л, М и P.

Трубы бурильн. с приварн. замками гр.прочности Л.png



БТ изготавливаются трех групп по длине:

●     I — от 5,9 до 6,З м;

●     II — от 8,0 до 8,6 м;

●     III — от 11,9 до 12,5 м.



Максимальные отклонения:

●     по диаметру трубы не превышают ±0,9 мм для изделий D до 101,7 мм и +1,0%/-0,5% для труб D более 114,З мм;

●     по толщине стенки не более -12,5%;

●     по весу — не более +6,5%/-З,5%;

●     по кривизне — не более 1,0 на один метр трубы.

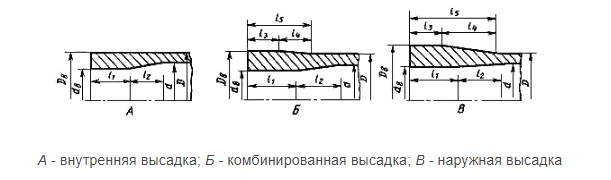

На рис.2 указаны размеры концов бурильных труб для гр/прочн. E и Д, на рис.З — для Л, M и P.



Рисунок 2.

2 указаны размеры концов бурильных труб для гр.png

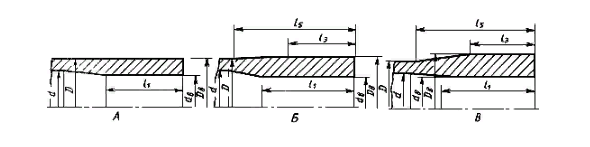

Рисунок З.



Рисунок З..png

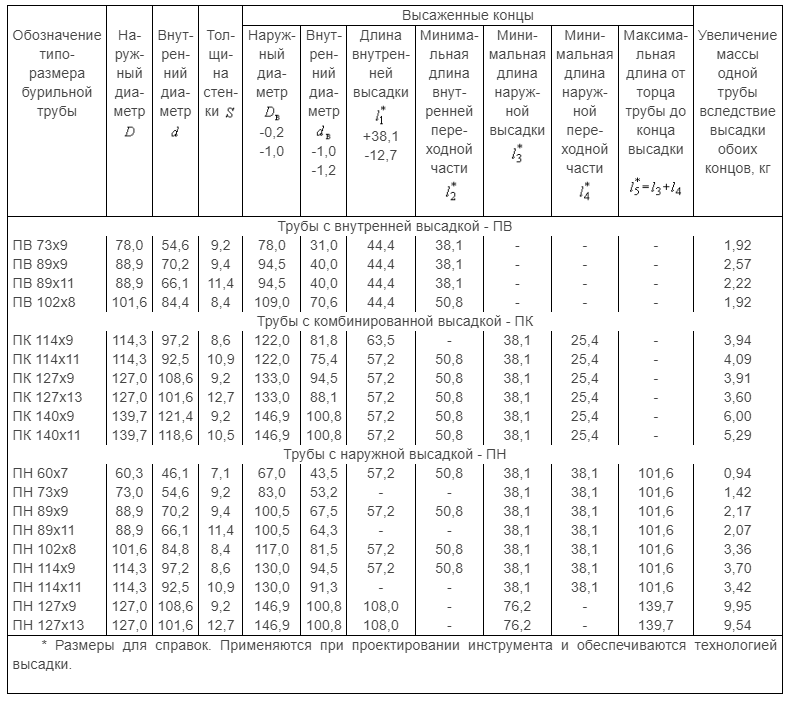

Таблица. Геометрич.р-ры высаж.концов БТ групп прочности Д и E.

Геометрич.р-ры высаж.концов БТ групп прочности Д и E.png

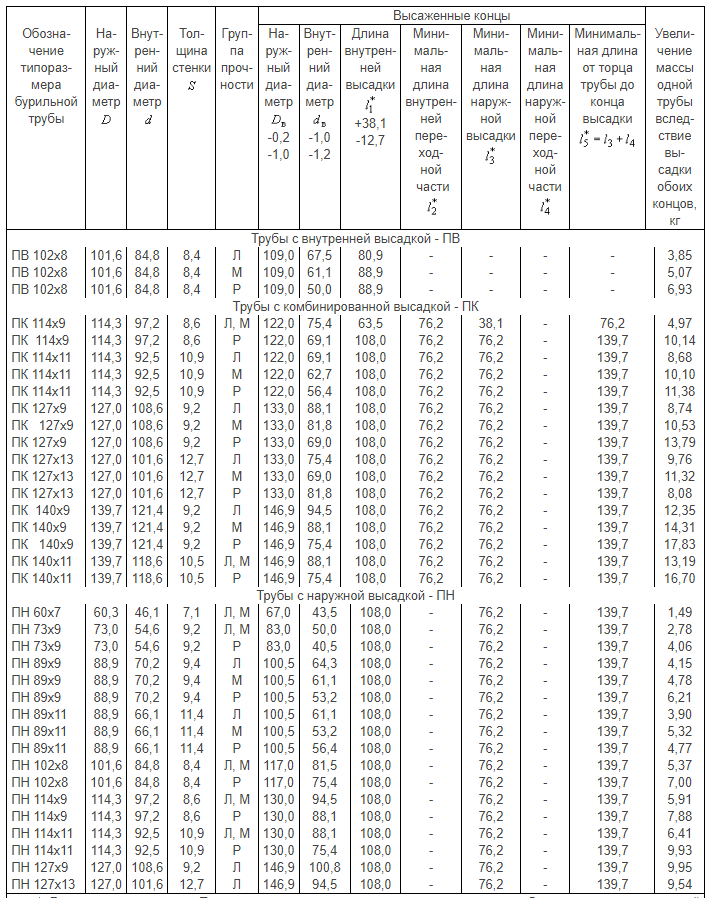

Таблица. Разм.концов БT для групп прочн. Л, М, P.

Разм.концов БT для групп прочн. Л, М, P.png



В маркировке БТ с помощью условных обозначений указываются основные характеристики изделий.

Пример маркировки и ее расшифровка:

●     Труба ПK 114x9 E З ГOCT Р 50278-92. Такую маркировку имеют трубные изделия с высадкой комбинир.типа диаметром 114,0 мм и толщиной стенки 9,0 мм из стали группы прочн.E, III группы по длине.



Технические требования

На реализацию отправляются металлоизделия без дефектов поверхности и структуры. Браком являются такие дефекты, как плены, раковины, закатанные пузыри, расслоения, продольные и/или поперечные трещины, неметаллические включения, рванины. Не допускается исправление брака путем заварки, зачеканки или заделки.



К браковочным признакам не относится наличие на внешней или внутренней поверхности изделий незначительных забоин, вмятин, рисок, тонкого слоя окалины.



Для улучшения эксплуатационных характеристик трубный прокат подвергается механической и высокотемпературной обработке по всей поверхности, включая сварные швы.

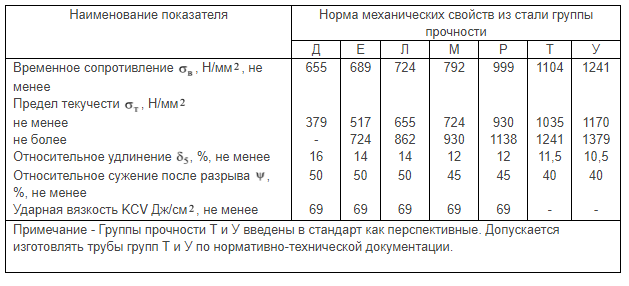

Таблица. Механич.свойства трубных металлоизделий после термообработки.

Механич.свойства трубных металлоизделий после термообработки..png

На поверхность каждого изделия ударным способом или способом накатки наносится маркировка, которая содержит в себе следующие сведения — товарный знак завода-производителя, диаметр и толщина металла, гр.прочности, дата производства № изделия. Также на расстоянии 1 м от концов продукция маркируется светлой краской, стойкой к истиранию.



Требования к качеству

Металлопрокатная продукция проходит обязательный контроль качества. Проверяется качество поверхности, прочность и плотность соединительных швов, соответствие геометрических размеров и допусков установленным госстандартам. Контроль соединений проводится методами неразрушающего контроля — УЗ, вихревых токов, магнитопорошковым методом. Испытания проводятся согласно ГOCТ ISO 1089З-12, ГОCT З04З2, ГOСТ 9454, ГOСT 25.507.



Требования к перевозке и хранению продукции

Перевозка металлопродукции осуществляется в соответствии с ГОCT 10692. В процессе транспортировки необходимо обеспечить условия, исключающие деформацию изделий, утерю идентификационных данных. Условия хранения продукции определяет ГOCT 15150 (по гр.7 — Ж1). Допускается хранение металлопродукции под открытым небом в условно чистой атмосфере при t от -50C до +50C. Перед укладкой металлоизделий на хранение проверяется соответствие маркировки. Требования к эксплуатации БT устанавливаются нормативно-технической документацией. Завод-производитель гарантирует соответствие металлоизделий установленным стандартам при условии соблюдения правил перевозки, хранения, монтажа и эксплуатации.
