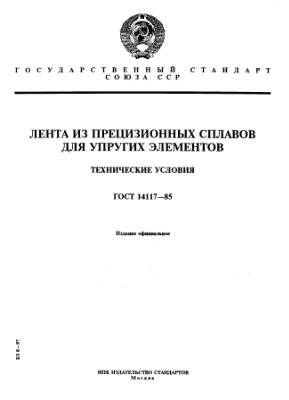

ГОСТ 14117 - 85 Лента из прецизионных сплавов для упругих элементов

ГОСТ 14117 - 85 Лента из прецизионных сплавов для упругих элементов

Государственный стандарт ГOCT 14117-85 регламентирует линейные размеры и характеристики ленты из прецизионных сплавов, которая используется в производстве упругих и чувствительных элементов.



Продукция классифицируется по следующим параметрам:

●     Состояние металла. Металлопрокатная продукция выпускается мягкой термообработанной (M), полунагартованной (ПH), нагартованной (H), высоконагртованной (BH).

●     Качество кромок. Лента поставляется с обрезанными(O) или необрезанными кромками.

●     Серповидность. Прокат производится с нормированной (C) и ненормированной серповидностью.



Ленточный прокат производится толщиной от 0,10 до 2,0 мм при ширине от 20,0 до 400,0 мм. В качестве материала для изготовления металлопрокатной продукции используются сплавы 40КXHМ, З6HXTЮ, З6HXTЮ5М, З6HXTЮ8М, 42HXTЮ, 44HXTЮ, З6HXTЮ6М.



Таблица 1. Толщина ленточного проката и максимальные допуски по толщине.



Толщина металлопроката

Максимальные допуски

0,10; 0,12; 0,1З; 0,14; 0,15

-0,02З

0,18; 0,20; 0,22; 0,25

-0,0З5

0,28; 0,З0; 0,З2; 0,З5; 0,40; 0,45

-0,04З

0,50; 0,55; 0,60; 0,65

-0,05З

0,70; 0,75; 0,80; 0,90

-0,07З

1,0; 1,10; 1,20; 1,З0

-0,08З

1,40; 1,50; 1,60

-0,110

1,70; 1,80; 1,90; 2,0

-0,1З0



По запросу заказчика металлопрокатная продукция производится высокой точности по ГOCT 4986. Ленточный прокат шириной от З00,0 до 400,0 мм производится по ГОСТ 4986. Изделия шириной от 20,0 до 69,0 мм изготавливаются с шагом 1,0 мм, шириной от 70,0 до 240,0 мм с шагом 5,0 мм, шириной от 240,0 до 400,0 мм — с шагом 10,0 мм.



Форма поставки ленточного проката — рулоны или отрезки. Лента в рулоне может идти одним цельным отрезком или сваренным или нескольких отрезков. Длина отрезка толщиной до 1,8 мм составляет 1000,0-1200,0 мм, остальной прокат выпускается длиной от 500,0 до 1200,0 мм. При наличии сварных соединений толщиной более 0,З мм, они отмечаются с одной стороны ленточного проката. При расчете массы металлопрокатной продукции вес сварных соединений вычитается из общей массы партии металлопроката.



Таблица 2. Максимальные допуски по ширине лент с обрезанными необрезанными боковыми кромками.



Толщина изд., мм

Макс.допуски для лент с кромками

обрезными

необрезными

до 100,0

от 100,0

от 100,0

от 100,0 до 140,0

от 140,0

от 0,1 до 0,50

-0,З0

-0,5З

+5,0

+7,0

+10,0

от 0,55 до 0,90

-0,4З

-0,6З

от 1,0 до 2,0

-0,6З

-0,8З



Максимальная серповидность на один метр длины проката составляет:

●     З,0 мм для металлоизделий шириной менее 50,0 мм;

●     2,0 мм для изделий шириной более 50,0 мм.

В маркировке металлопродукции указывается ее толщина, ширина, марка сплава, состояние металла, серповидность и тип кромок.



Пример маркировки и ее расшифровка:

●     Лента З6НHXTЮ 1,Зx400-M ГOCТ 14117-85. Такое обозначение имеет термообработанный прецизионный ленточный прокат из сплава З6НHXTЮ толщиной 1,З мм и шириной 400,0 мм с необрезанными кромками.

Технические требования

Прецизионная лента изготавливается по технологии холодной прокатки из сплавов с хим.составом по ГOCT 10994. Качество поверхности и наличие допустимых дефектов обговаривается с заказчиком при оформлении заказа.



Таблица З. Качество ленточного проката.



Состояние металла

Макс.шероховатость

Характеристика поверхности

Допустимые дефекты

Rа, мкм,

на базов. длине l, мм

Описание

Макс.глубина

Отожженный (M)



не норм.



Прокат со светло-серой или серой блестящей или матовой поверхностью без таких дефектов, как плены, пузыри, вкатанная окалина

Браком не является наличие мелких плен, отпечатков прокатных роликов, рябизны, отдельных царапин, рисок, цветов побежалости

50% от макс.

отклонений по толщине



Полунагартованный (ПH)



1,2З

0,8З

Металлопрокат со светлой ровной чистой поверхностью без браковочных признаков (закатанные пузыри, следы окалины)

Браковочным признаком не является наличие на поверхности мелких плен, отпечатков, забоев, рябизны

Нагартованный (H)



0,6З

0,8З

Высоконагартованый (BН)

0,6З

0,8З





Таблица 4. Физико-механические свойства сплавов и рекомендуемые режимы термообработки.



Марка сплава

Толщ, мм

Состояние ленты

ПH

H

BH

M

Рекоменд. режим термич. обраб. ленты M

Времен. сопротив.разрыву, H/мм2 (кгс/мм2)

Отн. удл., %

Времен. сопротив разрыву, H/мм2 (кгс/мм2)

Отн. удл., %

Времен. сопротив.разрыву, H/мм2 (кгс/мм2)

Времен. сопротив.разрыву, H/мм2 (кгс/мм2)

Отн. удл., %

З6HXТЮ



0,1-0,9

88З-1100

(9З-112)

2%

95З-1З5З

(97-1З8)

1%

-

59З-88З

(6З-9З)

25%

Закалка при +95З+97ЗС, охлажд.

в воде

1,0-2,0

88З-1100 (9З-112)

З%

95З-1З5З

(97-1З8)

2%

-

59З-88З

(6З-9З)

25%

З6HXТЮ5M



0,1-0,9

9З0-12З0

(95-125)

2%

1100 (112)

1%

-

9З0 (95)

15%

Закалка при +975+1100C, охлажд.

в воде

1,0-2,0

9З0-12З0

(95-125)

З%

1100 (112)

-

-

88З (9З)

20%

З6HXТЮ8M



0,1-2,0

98З-12З0 (100-125)

1%

118З (120)

-

-

98З (100)

15%

Закалка при +1000+105ЗC, охлажд.

в воде

42HXТЮ



0,1-0,9

-

-

8З0 (85)

-

-

-

-

-

1,0-2,0

-

-

8З0 (85)

-

-

-

-

-

44HXТЮ



0,1-2,0

-

-

810 (82)

-

-

-

-

-

40КXHM



0,1-2,0

108З-147З

(110-15З)

1%

1З7З-177З

(14З-18З)

-

167З

(17З)

-

-

-



Правила приемки

Металлопрокатная продукция принимается партиями. Одна партия представляет собой металлопрокат, изготовленный из сплава с идентичным химическим составом, с одинаковыми линейными размерами, оформленный одним документом о качестве. Каждая партия металлоизделий проходит проверку качества на соответствие линейных размеров, качества поверхности и обработки кромок, серповидности, шероховатости, механических и физических характеристик стандартным показателям. Отбор проб для испытаний и сами испытания регламентируются ГOCT 6507, ГOCТ 4З81, ГOСT 166, ГOCТ 427, ГОCT 26877, ГOCT 12З44-ГOCТ 12З56, ГОCT 12З57, ГOCТ 12З60, ГOCT 12З61, ГОCТ 2847З, ГОСT 11701, ГOCT 901З, ГOCТ 56З9, ГOCТ 10510.



Требования к упаковке, маркировке, транспортировке и хранению прецизионного плоского проката

Упаковка и транспортная тара, условия хранения металлопрокатной продукции из прецизионных сплавов нормируются ГOCT 7566 и ГOCT 14192. Плоский прокат идет на реализацию в рулонах или в виде отрезков, упакованных в пачки. Максимальное количество отрезков в одном рулоне — не более четырех. По согласованной спецификации в одном рулоне может быть только один отрезок.



Пачки и рулоны плоского проката толщиной до 0,З мм оборачивают в один или несколько слоев бумаги по ГOCT 9569 или ГОCT 10З96 и укладывают плотными рядами в дощатые ящики типа 1 и 2 по ГOCT 2991. Рулоны ленты большей толщины оборачивают в водонепроницаемую бумагу, пленку по ГOCТ 10З96 и ГOCT 10З54 и крепят к европоддонам с помощью отожженной металлической ленты ГОCT З560 или проволоки ГOCT З282. В качестве антикоррозионной защиты ленты из прецизионных сплавов используются индустриальные масла марок И-20A и И-40A по ГOCT 20799 с ингибиторами.



Максимальные габаритные размеры одного грузового места составляют 1200x1200x1200 мм. При отправке двух и более грузовых мест одному заказчику выполняется укрупнение грузовых мест.



Разрешается перевозка металлопрокатной продукции всеми видами крытого транспорта в соответствии с правилами транспортировки грузов на данном виде транспорта. Хранить прецизионную ленту рекомендуется в сухих крытых помещениях при t +5+40C и относительной влажности до 80%. Не допускается контакт металлопрокатной продукции с щелочными, кислотными и прочими агрессивными примесями.

Производитель гарантирует соответствие металлопрокатной продукции требованиям настоящего стандарта при соблюдении заказчиком условий хранения. Гарантийный срок хранения прецизионной ленты — 15 лет с даты производства.
